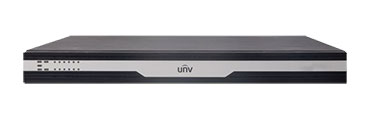

ADU8700-E系列 综合显示控制单元

产品概述

ADU8700-E(All Display Unit)系列综合显示控制单元是宇视针对大规模电视墙应用环境而设计开发的新一代软硬件一体化产品,是宇视视频监控系统整体解决方案中的兼容型解码组件。
ADU8700-E系列以不同的规格分为ADU8706-E,ADU8709-E,ADU8712-E三款产品,可广泛应用于公安、园区、交通等行业中。

* 采用嵌入式Linux操作系统,支持7×24小时稳定运行,不易受到黑客、病毒的入侵和攻击

* HDMI视频输出接口

* 4路本地输入,包含2路DVI、2路HDMI

* 最大解码分辨率为1200W,单口解码能力最高可达16*1080P@30

* 输出图像分辨率可兼容业界主流显示设备,最高可达4K@30Hz

* 支持开窗、漫游、画中画功能

* 支持组播

* 支持虚拟LED

* 支持小间距LED显示

* 支持大屏开关机功能

* 支持标准的H.265、H.264、MPEG4图像压缩格式

* 支持解码G.711A、G.711U格式的音频

* 拥有自主知识产权的解码算法,解码效率高,图像清晰

* 支持单路视频输出的分屏处理,最大16分屏

* 支持中心服务器对设备业务进行配置和管理

* 支持高清、标清混合的视频解码

* 支持本地升级和远程升级

* 支持解码宇视、海康、大华等多个品牌厂商的码流


ADU8706-E/ADU8709-E/ADU8712-E

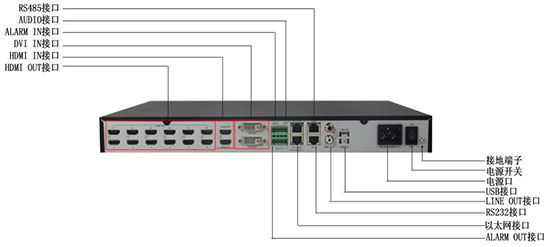

产品接口

主要接口名称描述
HDMI OUTHDMI视频输出HDMI输出接口,输出视频信号到HDMI接口、DVI接口的显示输出设备
HDMI INHDMI视频输入HDMI输入接口,将本地视频输出信号接入
DVI INDVI-D视频输入DVI输入接口,将本地视频输出信号接入
ALM IN告警输入凤凰端子,输入报警信号,开关量输入
AUDIO音频输入输出凤凰端子,输入输出音频信号(预留)
RS485RS485串口串口,与外挂设备交互控制,如控制大屏开关机等
RJ45接口,四线制,支持全双工、半双工
ALM OUT告警输出凤凰端子,输出报警信号,继电器输出
以太网口以太网口接入以太网,与网络中的设备保持连通,以便可以接收IPC码流、接受客户端计算机的Web配置管理等
10M/100M/1000M/自协商,半双工/全双工/自协商,RJ45接口
RS232RS232串口串口,主要用于调试维护设备,RJ45接口
LINE OUT音频输出RCA音频输出
USB 3.0USB接口升级设备等

产品型号备注
ADU8706-E6路输出综合显示控制单元
ADU8709-E9路输出综合显示控制单元
ADU8712-E12路输出综合显示控制单元
